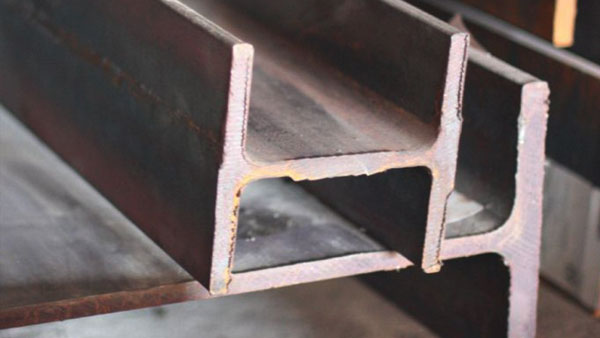

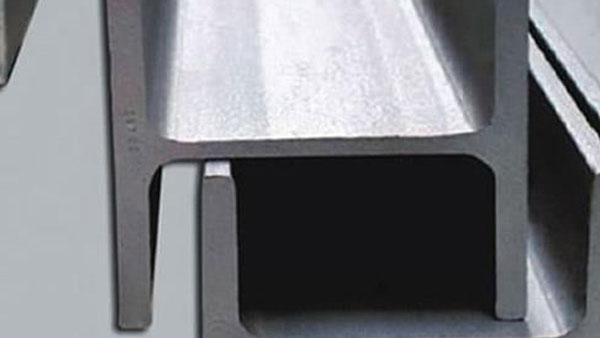

HE A Profiller
| Yükseklik: | 100 mm ile 1000 mm aralığında |
| Standart boy: | 12 metre |
| Boy toleransı: | -0/+100 mm |
| Kalite: | S 275 JR - S355 JR |
| Üretim Aralığı: | 100 mm ile 1000 mm aralığında |
| Kesit Section | G kg/m | h mm | b mm |
s mm |
t mm | r mm | Kesit, F cm3 | G kg/m | |||||
| HEA 100 | 16,70 | 96 | +3/-2 | 100 | +4/-1 | 5 | ± | 0,7 | 8 | +2/-1 | 12 | 21,2 | 16,70 |
| HEA 120 | 19,90 | 114 | +3/-2 | 120 | +4/-2 | 5 | ± | 0,7 | 8 | +2/-1 | 12 | 25,3 | 19,90 |
| HEA 140 | 24,70 | 133 | +3/-2 | 140 | +4/-2 | 5,5 | ± | 0,7 | 8,5 | +2/-1 | 12 | 31,4 | 24,70 |
| HEA 160 | 30,40 | 152 | +3/-2 | 160 | +4/-2 | 6 | ± | 0,7 | 9 | +2/-1 | 15 | 38,8 | 30,40 |
| HEA 180 | 35,50 | 171 | +3/-2 | 180 | +4/-2 | 6 | ± | 0,7 | 9,5 | +2/-1 | 15 | 45,3 | 35,50 |
| HEA 200 | 42,30 | 190 | +4/-2 | 200 | +4/-2 | 6,5 | ± | 0,7 | 10 | +2,5/-1,5 | 18 | 53,8 | 42,30 |
| HEA 220 | 50,50 | 210 | +4/-2 | 220 | +4/-4 | 7 | ± | 1,0 | 11 | +2,5/-1,5 | 18 | 64,3 | 50,50 |
| HEA 240 | 60,30 | 230 | +4/-2 | 240 | +4/-4 | 7,5 | ± | 1,0 | 12 | +2,5/-1,5 | 21 | 76,8 | 60,30 |
| HEA 260 | 68,20 | 250 | +4/-2 | 260 | +4/-4 | 7,5 | ± | 1,0 | 12,5 | +2,5/-1,5 | 24 | 86,8 | 68,20 |
| HEA 280 | 76,40 | 270 | +4/-2 | 280 | +4/-4 | 8 | ± | 1,0 | 13 | +2,5/-1,5 | 24 | 97,3 | 76,40 |
| HEA 300 | 88,30 | 290 | +4/-2 | 300 | +4/-4 | 8,5 | ± | 1,0 | 14.0 | +2,5/-1,5 | 27 | 112,0 | 88,30 |
| HEA 320 | 97,60 | 310 | +4/-2 | 300 | +4/-4 | 9 | ± | 1,0 | 15,5 | +2,5/-1,5 | 27 | 124,0 | 97,60 |
| HEA 340 | 105,00 | 330 | +4/-2 | 300 | +4/-4 | 9,5 | ± | 1,0 | 16,5 | +2,5/-1,5 | 27 | 133,0 | 105,00 |
| HEA 360 | 112,00 | 350 | +4/-2 | 300 | +4/-4 | 10 | ± | 1,5 | 17,5 | +2,5/-1,5 | 27 | 143,0 | 112,00 |
| HEA 400 | 125,00 | 390 | +4/-2 | 300 | +4/-4 | 11 | ± | 1,5 | 19 | +2,5/-1,5 | 27 | 159,0 | 125,00 |
| HEA 450 | 140,00 | 440 | +5/-3 | 300 | +4/-4 | 11,5 | ± | 1,5 | 21 | +2,5/-2 | 27 | 178,0 | 140,00 |
| HEA 500 | 155,00 | 490 | +5/-3 | 300 | +4/-4 | 12 | ± | 1,5 | 23 | +2,5/-2 | 27 | 198,0 | 155,00 |
| HEA 550 | 166,00 | 540 | +5/-3 | 300 | +4/-4 | 12,5 | ± | 1,5 | 24 | +2,5/-2 | 27 | 212,0 | 166,00 |
| HEA 600 | 178,00 | 590 | +5/-3 | 300 | +4/-4 | 13 | ± | 1,5 | 25 | +2,5/-2 | 27 | 226,0 | 178,00 |
| HEA 650 | 190,00 | 640 | +5/-3 | 300 | +4/-4 | 13,5 | ± | 1,5 | 26 | +2,5/-2 | 27 | 242,0 | 190,00 |
| HEA 700 | 204,00 | 690 | +5/-3 | 300 | +4/-4 | 14,5 | ± | 1,5 | 27 | +2,5/-2 | 27 | 260,0 | 204,00 |
| HEA 800 | 224,00 | 790 | +5/-5 | 300 | +4/-4 | 15 | ± | 1,5 | 28 | +2,5/-2 | 30 | 286,0 | 224,00 |
| HEA 900 | 252,00 | 890 | +5/-5 | 300 | +4/-4 | 16 | ± | 1,5 | 30 | +2,5/-2,5 | 30 | 320,0 | 252,00 |
| HEA 1000 | 272,00 | 990 | +5/-5 | 300 | +4/-4 | 16,5 | ± | 1,5 | 31 | +2,5/-2,5 | 30 | 347,0 | 272,00 |
